Измерители ИПС-01
Приборы имеют исполнения ИПС-01/1 и ИПС-01/2, отличающиеся областью применения.
Прибор в исполнении ИПС-01/1 предназначен для эксплуатации на участках железной дороги с автономной и электрической тягой постоянного тока.
Прибор в исполнении ИПС-01/2 предназначен для эксплуатации на участках железной дороги с автономной и электрической тягой переменного тока.
Прибор в исполнении ИПС-01/1 рекомендуется использовать на предприятиях-изготовителях для контроля переходных сопротивлений дроссельных перемычек.
Приборы позволяют измерять следующие переходные сопротивления:
рельсовый стык;
рельс – штепсель дроссельной перемычки;
штепсель – провод дроссельной перемычки;
рельс – провод дроссельной перемычки;
шина – вывод обмотки дросселя;
шина – провод дроссельной перемычки;
вывод обмотки дросселя – провод дроссельной перемычки;
междроссельная перемычка – отсасывающий кабель электропитания.
Приборы могут быть также использованы для измерения переходных сопротивлений других силовых контактных соединений с конструктивными и электрическими параметрами, допускающих применение приборов.
Приборы относятся к переносным изделиям с питанием от встроенного аккумулятора инвариантного к положению прибора при проведении измерений и транспортировке.
|
Диапазоны измерений: |
|
|
переходного сопротивления |
от 25 до 500 мкОм от 0,5 до 10 мОм |
|
тока асимметрии прибором ИПС-01/1 |
от 0 до 120 А |
|
тока асимметрии прибором ИПС-01/2 |
от 0 до 20 А |
|
коэффициента асимметрии прибором ИПС-01/1 |
от 0 до 10 % |
|
коэффициента асимметрии прибором ИПС-01/2 |
от 0 до 5 % |
|
Погрешность прибора при измерении: |
|
|
переходного сопротивления Rи |
±(5 мкОм + 0,025Rи) |
|
токов асимметрии |
± 5 % |
|
коэффициента асимметрии |
± 0,5 % |
|
Допустимое значение тягового тока при проведении измерений: |
|
|
при тяге постоянного тока |
1000 А |
|
при тяге переменного тока |
300 А |
|
Температурный рабочий диапазон |
от минус 40 до плюс 50 °С |
|
Количество измерений переходного сопротивления между зарядами аккумулятора, не менее: |
|
|
при температуре плюс 20 °С |
500 |
|
при температуре минус 20 °С |
200 |
|
при температуре минус 40 °С |
50 |
|
Габаритные размеры, мм: |
|
|
блок измерительный |
355х181х91 |
|
токовые клещи |
210х71х28 |
|
Масса, кг: |
|
|
блок измерительный |
3,5 |
|
токовые клещи |
0,5 |
|
Жидкокристаллический индикатор емкостью 2х16 знакомест |
|
Переключение режимов измерения (переходного сопротивления, тока и коэффициента асимметрии) в зависимости от схемы подключения производится автоматически.
В зависимости от режима измерения на экран индикатора выводится результат измерения и сообщение о режиме измерения. При измерении тока и коэффициента асимметрии на экран индикатора одновременно выводится сообщение, позволяющее определить рельсовую нить с меньшим значением тягового тока, а также, для удобства работы электромеханика СЦБ, выводится значение тягового тока. Прибор контролирует нештатные ситуации, возникающие при нарушении условий выполнения измерений, в том числе из-за неправильных действий электромеханика, и выдает соответствующие сообщения.
Приборы прошли всесторонние эксплуатационные и сертификационные испытания и внесены в Реестр средств измерений ОАО «РЖД».

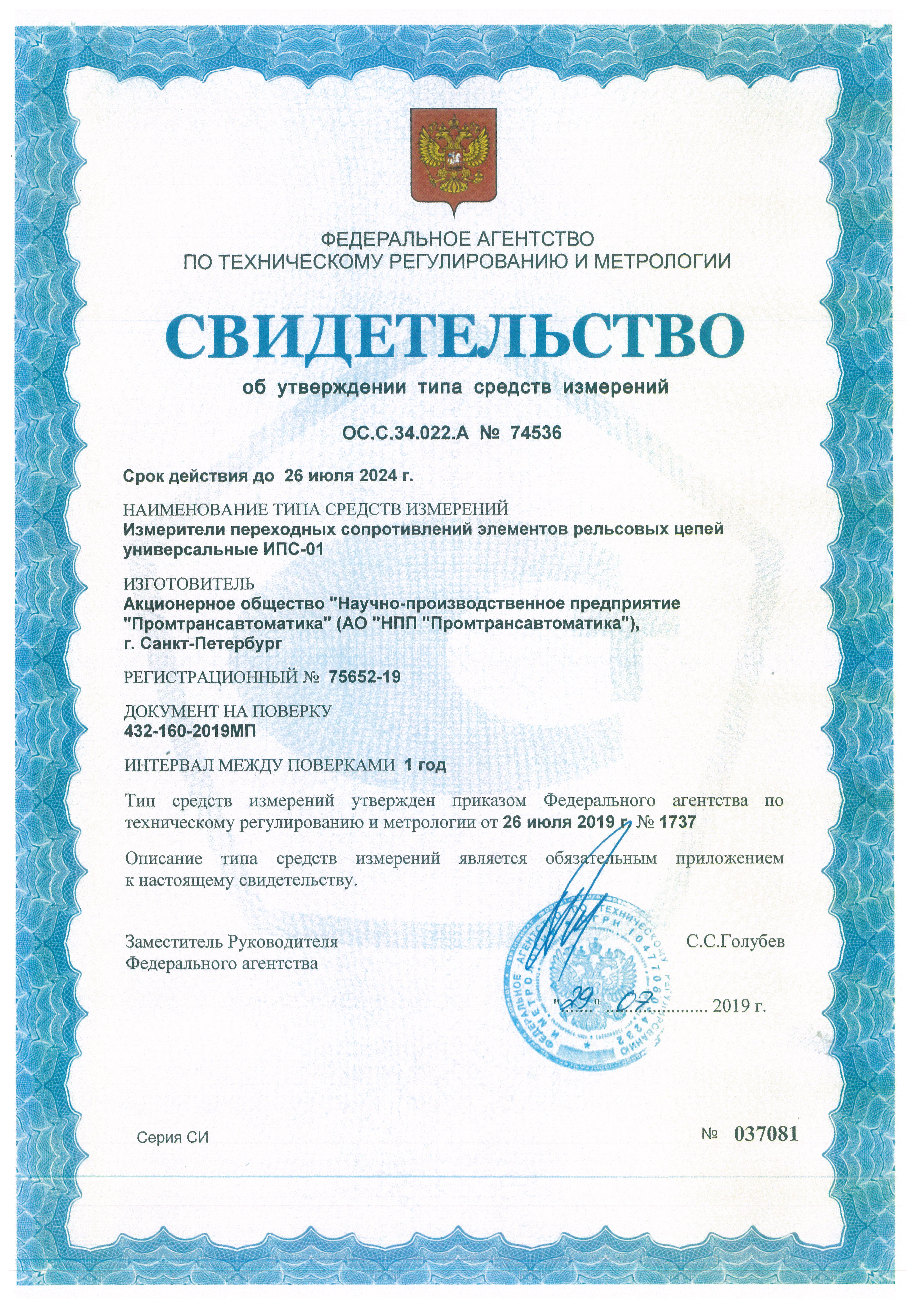

Прибор имеет свидетельство утверждения типа.
Разработан калибратор для калибровки приборов метрологическими службами железных дорог.
Пример записи обозначения прибора (например, в исполнении ИПС-01/1) при его заказе:
Измеритель универсальный переходных сопротивлений элементов рельсовых цепей ИПС-01/1 ТУ 4381-011-50893629-2006.
Документацию к прибору можно скачать здесь.
