Измеритель сопротивления рельсовых стыков ИСРС-01
Измеритель сопротивлений рельсовых стыков ИСРС-01 предназначены для использования на участках пути с автономной и электрической тягой постоянного и переменного тока.
Измеритель прошел всесторонние эксплуатационные и сертификационные испытания, испытания на совместимость с аппаратурой железнодорожной автоматики, и включен в Реестр средств измерений ОАО «РЖД»
(свидетельство о регистрации № МТ011.2008г.).
Основные технические характеристики
|
Диапазоны измерений: |
от 50 до 500 мкОм от 500 до 5000 мкОм |
|
Погрешность измерения на диапазонах соответственно: |
± (5 + 0,025 Rизм) мкОм ± (0,02 + 0,025 Rизм) мОм |
|
Температурный рабочий диапазон |
от минус 40 до плюс 50 °С |
|
Максимальное значение тягового тока через стык при использовании прибора ИСРС-01: |
|
|
— постоянный ток — переменный ток (50 Гц) |
1500 А 250 А |
|
Измерители обеспечивают электромагнитную совместимость с оборудованием, используемым на железнодорожном транспорте. |
|
|
Питание — от встроенной аккумуляторной батареи напряжением от 5.8 до 7В. |
|
|
Количество измерений без подзаряда аккумуляторной батареи: |
|
|
— при температуре 20 °С не менее — при температуре минус 20 °С не менее |
500 200 |
|
Время измерения после включения питания |
от 5 до 15 сек |
|
Индикация результата измерения |
3-х разрядная, цифровая |
|
Сервисные функции: |
|
|
— индикация диапазонов измерения; — индикация разряда аккумуляторной батареи; — индикация превышения диапазона индикации результатом измерения; — индикация плохого контакта с рельсом, индикация отсутствия условий измерения в данный момент (броски тягового тока и т.д.), необходимость повторения измерения |
|
|
Габаритные размеры прибора: |
355х185х92 мм |
|
Вес прибора, не более |
|

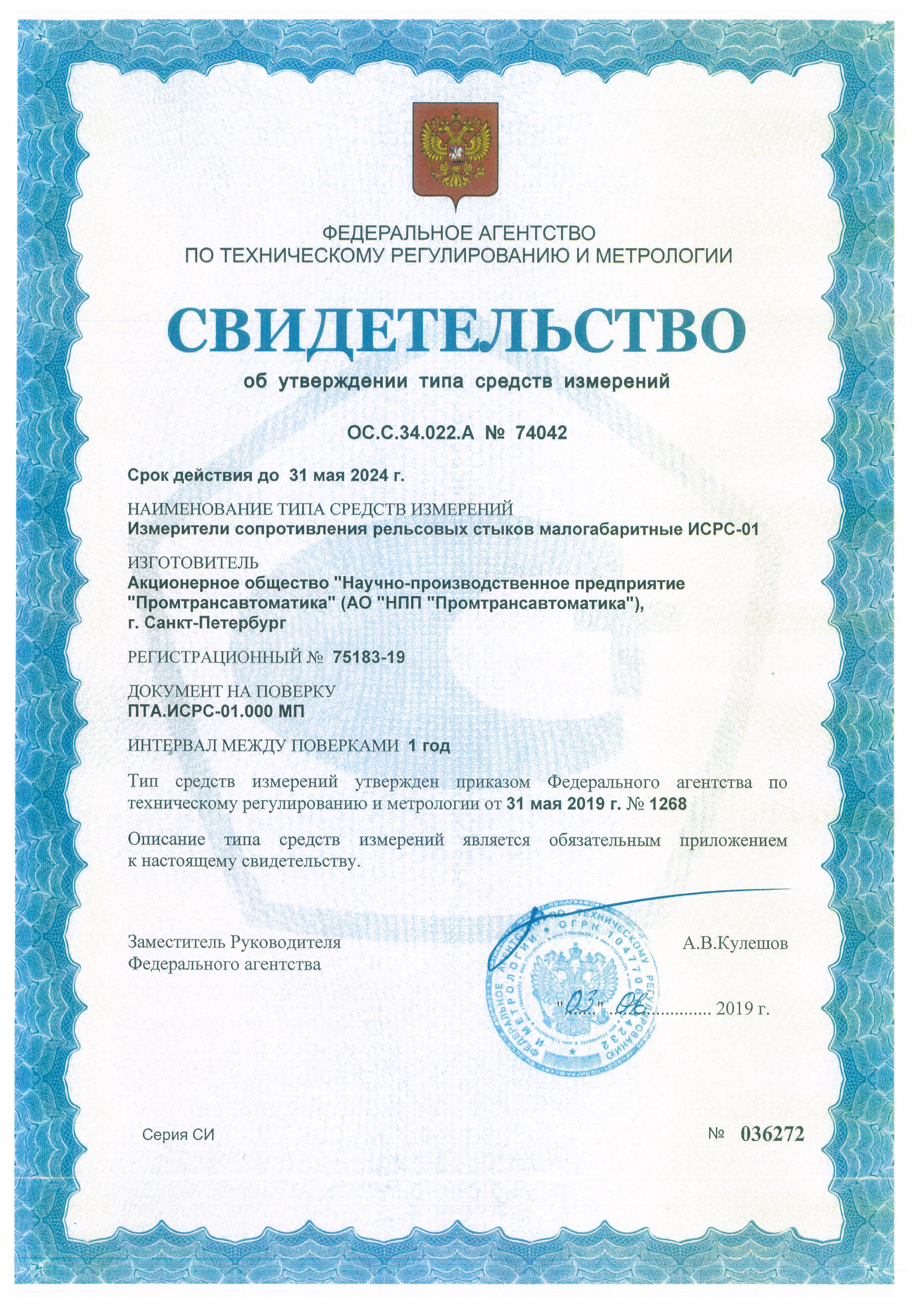

Прибор имеет свидетельство утверждения типа.
Руководство по эксплуатации можно скачать здесь…
Разработан стенд для калибровки приборов метрологическими службами железных дорог.
