мультиметр универсальный цифровой е7-63

В связи с постоянным совершенствованием оборудования и программного обеспечения настоятельно рекомендуется систематически обновлять документацию, которую можно скачать здесь.



 Универсальный цифровой измеритель Е7-63 разработан по заказу ОАО «Российские железные дороги». Мультиметр является точным прибором с расширенным диапазоном измерений и быстродействием, включающим в себя преобразователь с внутренним датчиком рельсового тока (катушкой КИР). Катушка КИР встроена в прибор.

 Мультиметр Е7-63 предназначен для измерения напряжения, силы тока (в том числе в кодовых рельсовых цепях и в рельсовых цепях тональной частоты, в широкополосном и селективном режимах), сопротивления, сдвига фаз, скважности импульсов, температуры как в постовом, так и напольном оборудовании.

    Мультиметр Е7-63 выполняет измерения напряжения и силы постоянного тока, среднеквадратического значения суммы постоянной и переменной составляющей, сопротивления, частоты, "прозвонку" электрической цепи, проверку полупроводниковых переходов. Прибор имеет спектроанализатор для измерения уровня сигналов рельсовых цепей на частотах железнодорожной автоматики (25, 50, 75, 125, 175, 225, 275, 325, 375, 420, 480, 580, 720, 780, 4545, 5000, 5555, 1957, 2170, 2441, 2790, 475, 575, 625, 675, 725, 775, 825, 875, 925 Гц).

Мультиметр выполнен в виде портативного переносного устройства.

С помощью контекстного меню прибора производится смена режимов и выбор необходимых функций. Мультиметр Е7-63 оснащен OLED дисплеем. При выключении мультиметр запоминает последний установленный режим и произведенные настройки. Имеется автоматический и ручной выбор режимов измерений.

Е7-63 оборудован USB-интерфейсом, что позволяет подключать его к компьютеру для обработки измеренных данных, настройки, калибровки и поверки. Также через USB-порт можно заряжать встроенный литиевый аккумулятор, как и от сетевого адаптера.



Обработка измеренных данных

 В процессе обработки данных выполняется:

1) вычисление абсолютного отклонения относительно опорного уровня (компенсация начального значения);

2) усреднение по алгоритму цифрового преобразования Фурье;

3) регистрация максимальных, средних и минимальных показаний;

4) вычисление и индикация текущего уровня заряда аккумулятора в зависимости от напряжения и температуры;

5) анализ локомотивных и рельсовых сигналов в режимах КИР (сила тока) и Щуп (напряжение).

 В результате анализа локомотивных и рельсовых сигналов в режимах "КИР" (сила тока) и "Щуп" (напряжение) формируется  7 страниц, циклически переключаемых последовательным нажатием кнопок П и КИР:

сводная страница суммарного напряжения по всем полосам анализируемых компонент, а также напряжений в полосах АЛСН (25,50,75 Гц), 150 Гц, АЛС-ЕН (175 Гц) и суммарное напряжение во всех  полосах ТРЦ;

сводная страница напряжений в индивидуальных полосах ТРЦ (420, 480, 580, 720, 780, 4555, 5000, 5555 Гц);

страница детализации параметров обнаруженных ТРЦ сигналов (не более 2-х):

напряжение/сила тока (крупным шрифтом);

частота несущей с точностью 1 Гц;

частота модуляции (8 или 12 Гц);

страница характеристик и состояния компоненты АЛС-ЕН:

напряжение/сила тока (крупным шрифтом);

несущая частота с точностью не хуже 1 Гц;

текущее значение передаваемого кода (два шестнадцатеричных символа крупным шрифтом);

страница характеристик и текущего состояния сигналов АЛСН:

напряжение/сила тока (крупным шрифтом);

несущая частота с точностью не хуже 0.1 Гц;

тип трансмиттера (КПТШ 5,7,8,9,10,11,13);

период трансмиттера с точностью не хуже 5 мс.;

текущий передаваемый код (З,Ж,КЖ);

длительность первой паузы в режимах З и Ж с точностью не хуже 5 мс (крупным шрифтом)

две страницы спектроанализатора, содержащих напряжение и частоту до 8-ми выявленных изолированных частотных пиков.



Мультиметр Е7-63 измеряет как непрерывные, так манипулированные сигналы.

Мультиметр оснащен программным обеспечением, которое позволяет производить смену режимов прибора и выбор необходимых функций.



Основные параметры и характеристики

Напряжение постоянного тока                                          0,0001 В – 500 В

Среднеквадратическое значение напряжения переменного тока в диапазоне частот до 10 000 Гц                                                                                                  0,001 В – 500 В

Среднеквадратическое значение напряжения переменного тока в импульсе сигнала частотой 25, 50 или 75 Гц                                                                                                          0,3 В – 14 В

Среднеквадратическое значение напряжения переменного тока модулированного сигнала по амплитуде с несущей частотой в диапазоне 20 – 10000 Гц и частотой модуляции 8 Гц или 12 Гц                                                                                                                        0,005 В – 70 В

Частота переменного тока                                                до 10 кГц

Частота переменного тока                                                до 10 кГц

Длительность импульсов и интервалов напряжения переменного тока импульсного сигнала (числовой код)                                                                                         0,001 сек – 10 сек

Разность фаз двух сигналов на частотах 25, 50, 75 Гц     1° – 360°

Активное сопротивление                                                  1 Ом – 500 кОм

Масса устройства, не более, кг                                        0,7

Потребляемая мощность, не более                                   3 Вт

чсчс

Габаритные размеры, не более, мм                                   100x150x50



Остальные параметры и погрешности измерений приведены в руководстве по эксплуатации

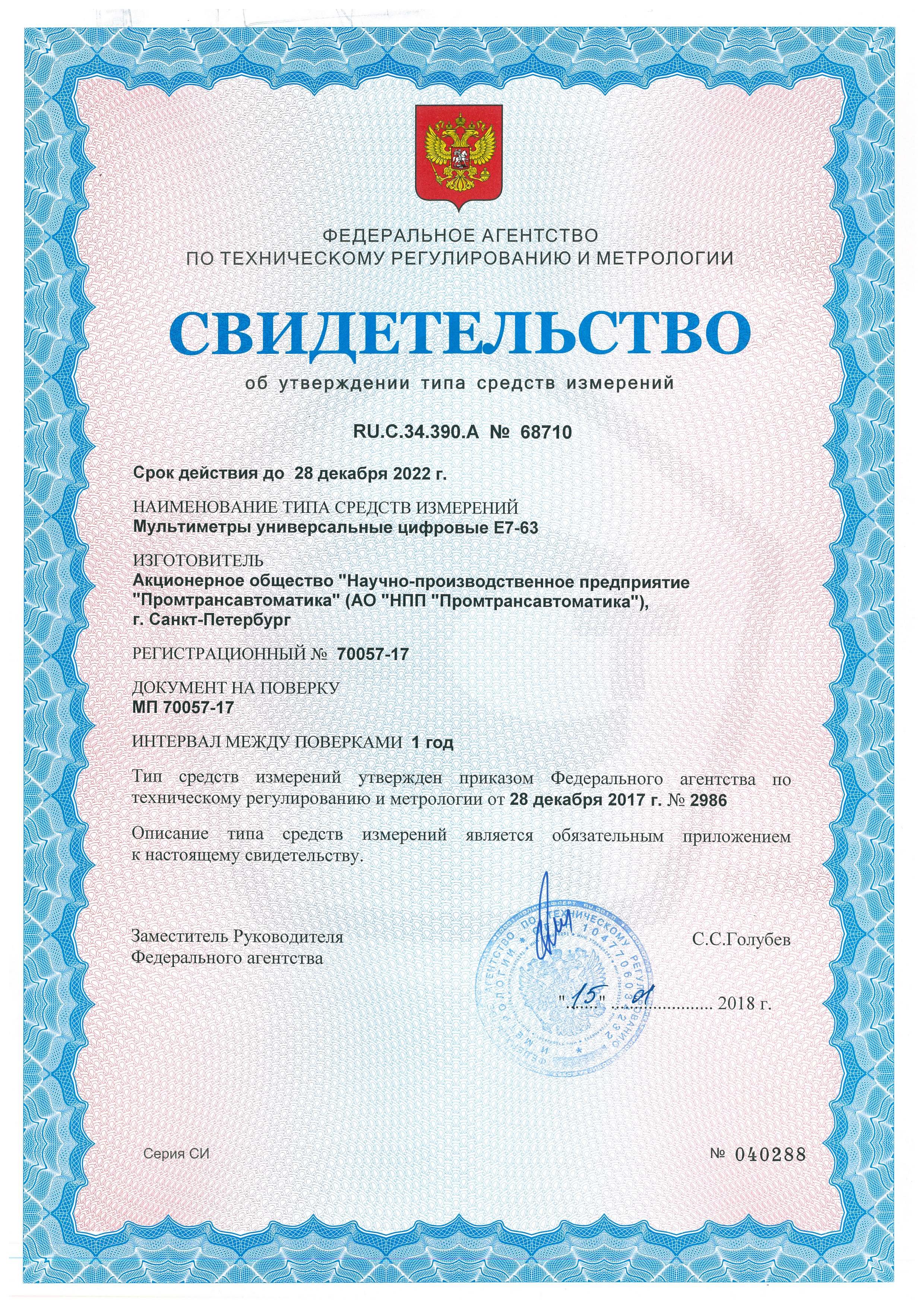

Устройство имеет свидетельство об утверждении типа средств измерений и зарегистрировано в Государственном реестре средств измерений под номером RU.C.34.390.A № 68710.

Устройство зарегистрировано в реестре средств измерений, испытательного оборудования и методик измерений, применяемых в открытом акционерном обществе "Российские железные дороги" в разделе "Средства измерений" под номером .



Скачать документацию для Е7-63 можно здесь.
