Двухканальная нормирующая измерительная система БИН-2

 Двухканальная нормирующая измерительная система БИН-2 предназначена для сбора, обработки и отображения измерительной информации и представляет собой двухканальный прибор для измерения линейных размеров с помощью подключаемых к нему индуктивных преобразователей осевого действия (индуктивных датчиков) и (или) растровых фотоэлектрических преобразователей (растровых датчиков).

Измерительная система БИН-2 может применяться автономно или в составе других измерительных систем и аппаратно-программных комплексов с передачей результатов по каналу связи с интерфейсом RS-232 через соединитель типа DB9M.

Измерительная система БИН-2 состоит из двухканального измерительного нормирующего блока БИН-2, комплекта датчиков, кабеля RS-232, программного обеспечения.

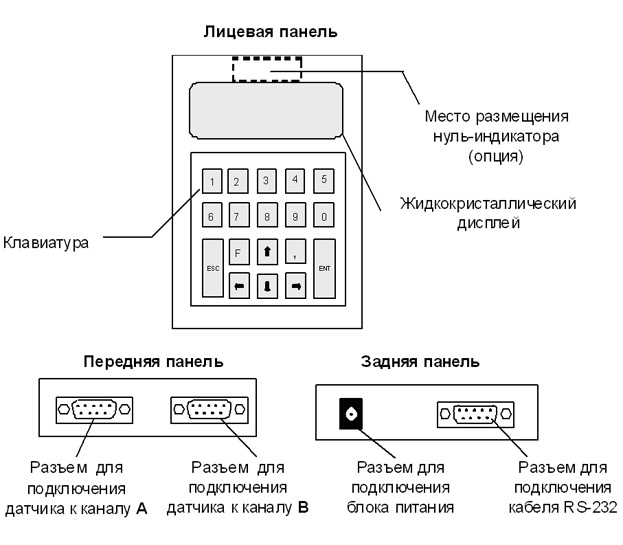

Блок БИН-2 измерительной системы выполнен в настольном исполнении и содержит клавиатуру с 18 клавишами и текстовый жидкокристаллический дисплей (2 строки по 16 знакомест) для настроек и отображения результатов измерений и цифровой обработки в автономном режиме. При работе с IBM-совместимым компьютером настройки прибора, управление измерениями и отображения результатов измерений производятся при помощи программного обеспечения системы.

Измерительная система может работать с индуктивными преобразователями осевого действия (индуктивными датчиками), содержащими ПЗУ с калибровочными таблицами для одного или двух диапазонов с различными пределами измерений (от ±25 мкм) в зависимости от модификации блока БИН-2.

Измерительная система может работать также с растровыми фотоэлектрическими преобразователями (растровыми датчиками). Максимальное количество дискрет - не более 32000. Величина дискреты может задаваться от 0.1 мкм.

Пределы измерений и погрешности измерительной системы, образуемой блоком БИН-2 и подключенными датчиками, определяются видами и типами используемых датчиков.

Датчики измерительных каналов подключаются через соединители типа DB9-F.
