Устройство контроля усилия стрелочных приводов УКРУП-12ТЦ

ВНИМАНИЮ ПРЕДПРИЯТИЙ, ПРИМЕНЯЮЩИХ УКРУП-12ТЦ!

В связи с постоянным совершенствованием оборудования и программного обеспечения настоятельно рекомендуется систематически обновлять документацию и программное обеспечение, которые можно скачать здесь.



Устройство контроля усилия стрелочных приводов предназначено для выполнения прямого механического измерения усилия, передаваемого от стрелочного электропривода с двигателями постоянного или переменного тока на подвижные элементы стрелочных переводов, с представлением на дисплее устройства полученных результатов измерений в размерностях, указанных в международной системе единиц СИ для данного вида измерений.

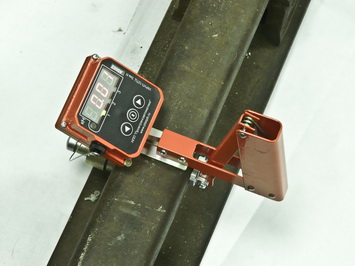

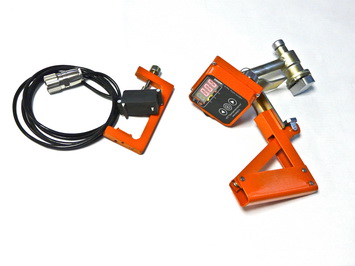

Устройство состоит из блока с тензодатчиками, устанавливаемого между остряком стрелки и рамным рельсом, блока с тензодатчиками, устанавливаемого на шибер или тягу привода, и блока обработки и визуализации результатов измерений.

Устройство производит регистрацию результатов измерений в накопителе прибора по команде записи, задаваемой оператором, с одновременным представлением на дисплее измерительной информации в цифровой форме в единицах соответствующих физических величин, воздействующих на тензодатчики, а именно в килоньютонах.

Устройство является автономным с питанием от встроенного аккумулятора. Заряд аккумулятора производится через порт USB устройства от компьютера или от сети переменного тока напряжением 220 В при помощи прилагаемого адаптера.

Данные измерений могут быть переписаны в  компьютер, на котором должно быть установлено прилагаемое программное обеспечение. Результаты измерений отображаются на мониторе компьютера в цифровой и графической форме в физических величинах. Прибор подключается непосредственно к порту USB компьютера при помощи кабеля USB.

Основные параметры и характеристики

Диапазон измеряемых величин, кН

0 – 15

Диапазон допускаемых погрешностей измеряемых величин, кН

0,4 – 15

Предел основной приведенной погрешности измерений по основному каналу не превышает, %

2,0

Предел основной приведенной погрешности измерений по вспомогательному каналу не превышает, %

10

Время непрерывной работы, час, не менее

10

Условия эксплуатации:

температура окружающего воздуха

от минус 30 °С до плюс 50 °С

относительная влажность воздуха, не выше

98 % при температуре 25 °С

атмосферное давление

60 – 106,7 кПа (460 – 800 мм  рт. ст.)

защищенность

IP64 по ГОСТ 14254-80

Масса устройства, кГ, не более

2,0

Устройство имеет свидетельство об утверждении типа и зарегистрировано в Государственном реестре средств измерений под номером 53416-13.

Устройство имеет патент № 141295 на полезную модель с приоритетом от 13.02.2013г. Зарегистрировано в Государственном реестре полезных моделей РФ 24.04.2014г.

Устройство зарегистрировано в реестре средств измерений, испытательного оборудования и методик измерений, применяемых в открытом акционерном обществе "Российские железные дороги" в разделе "Средства измерений" под номером МТ 067.2014.

Скачать документацию или программы для УКРУП-12ТЦ можно здесь.

В НПП "Промтрансавтоматика" разработан стенд для наладки и калибровки устройства для контроля и регистрации усилий на приводах стрелок УКРУП-12ТЦ, позволяющий производить настройку УКРУП-12ТЦ с высокой степенью точности. Стенд также может применяться для поверки механических УКРУП-1.
