Система тензометрического контроля

СТКМ-ИС

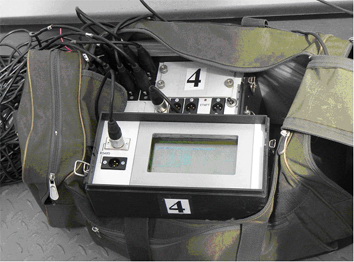

Система тензометрического контроля СТКМ-ИС предназначена для контроля статической и динамической составляющих механических нагрузок, возникающих в мостовых и других инженерных сооружениях. Система состоит из двух блоков:

- выносного пульта управления и отображения информации;

- блока регистрации.

Система обеспечивает измерение значений сигналов от различных типов тензодатчиков.

В системе осуществляется учет характеристик материала места установки тензодатчика путем оперативного ввода значения модуля Юнга для каждого канала, контроль обрыва, короткого замыкания и превышение допустимого значения, начального разбаланса сопротивлений тензодатчиков.

В системе обеспечена возможность проведения экспресс-анализа результатов контроля путем представления на экране дисплея выносного пульта управления и отображения информации о максимальных и минимальных значений механических нагрузок в цифровом виде, а их изменений в графическом виде, как в реальном масштабе времени, так и по окончании времени записи по каждому измерительному каналу.

Результаты контроля записываются в блок энергонезависимой памяти – Flash-disk с возможностью перезаписи информации в компьютер для последующего анализа. Управление началом записи информации в блок энергонезависимой памяти может осуществляться не только с выносного пульта, но и по изменению сигнала тензодатчика или дополнительного контактного датчика.

Продолжительность записи измерительной информации от единиц миллисекунд до нескольких часов при соответствующем выборе периода опроса устанавливается пользователем по каждому измерительному каналу.

Простота и надежность управления системой обеспечивается применением бесконтактной клавиатуры типа Tatch-screen с изображением клавиатуры на экране пульта управления, причем на экран выводится набор кнопок управления необходимый в данный момент времени.

Система СТКМ-ИС является наращиваемой, путем введения дополнительных блоков регистрации с управлением и отображением информации на едином выносном пульте. В системе осуществляется режим предварительного задания режимов работы блоков регистрации от одного пульта управления, что позволяет размешать блоки регистрации на значительных расстояниях друг от друга.

В системе осуществляется измерение и регистрация температуры окружающей среды в месте расположения датчиков температуры каждого блока регистрации.

Высокая помехоустойчивость системы за счет работы на переменном токе позволяет проводить измерения в условиях воздействия значительных внешних промышленных помех, сильных внешних электрических и магнитных полей.

Устанавливаемый в системном блоке IBM/PC-совместимого компьютера адаптер Flash-disk и специально разработанное программное обеспечение позволяет обрабатывать полученную информацию в графическом виде в нескольких масштабах и в виде текстового файла по любому измерительному каналу (тензодатчикам и датчикам температуры) по выбору оператора с выводом информации на принтер.
