Модель М-012

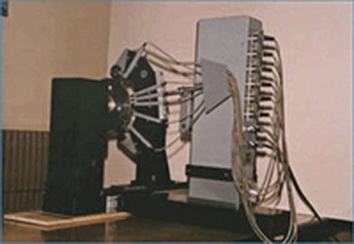

Кругломер с виртуальным базированием модели М-012 предназначен для измерения отклонений от круглости в поперечном сечении машиностроительных деталей при их бесцентровом вращении, то есть при отсутствии прецизионной оси вращения.

Кругломер используется при техническом контроле средних и крупных деталей типа тел вращения, установленных на станке или стенде с горизонтальной осью вращения. Кругломер может применяться в цеховых или лабораторных условиях.

Технические характеристики

Параметры контролируемых деталей:

- пределы диаметров, мм, 100 – 2030;

- длина и масса не ограничены;

- положение оси детали – горизонтальное;

- контролируемая поверхность – непрерывная;

- диапазон измерений отклонений от круглости, мкм, 1000; 500; 250; 125; 62; 30;

- предел допускаемой погрешности, мкм (1+0,08dR), где dR - действительное значение отклонения от круглости контролируемой детали.

Количество регистрируемых гармоник некруглости:

Диапазон диаметров контролируемых деталей, мм	Количество регистрируемых гармоник
До 200	24
Св. 200 до 300	30
Св. 300 до 500	45
Св. 500 до 2030	60

Предел скорости вращения контролируемой детали, об/мин, не более при диаметрах контролируемой детали:

до 300 мм 10;

св. 300 до 810 мм 6;

св. 810 до 2030 3.

Масса без дополнительной оснастки не более 20 кг.
