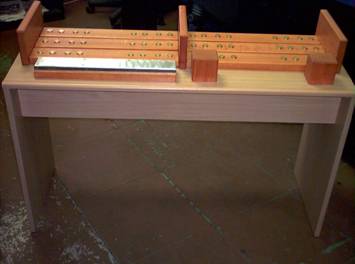

Основные характеристики стенда СИ-ИСРС для калибровки измерителей сопротивления рельсовых стыков ИСРС-01:

1. Состав стенда:

- имитаторы сопротивления стыков;

- имитатор сопротивления целого рельса;

- устройство имитации отсутствия контакта рельс-измеритель ИСРС-01 (далее - измеритель);

- устройство имитации превышения результата измерения измерителем диапазона индикации;

- устройство имитации необходимости повторения измерений измерителем;

- устройство имитации разряда аккумуляторной батареи измерителя.

2. Количество имитаторов сопротивления стыков для проверки метрологических характеристик - 8.

3. Задатчиками электрического сопротивления имитаторов стыков являются шунты измерительные типа 75 ШСМ. Номинальные значения сопротивления шунтов: 50 мкОм; 150 мкОм; 250 мкОм; 375 мкОм; 500 мкОм; 1мОм; 2,5 мОм; 5 мОм.

4. Погрешность задатчика не более 1%.

5. Габаритные размеры стенда - не более 1110 х 410 х 800 мм.

6. Стенд прошел первичную аттестацию, всесторонние испытания и включен в Реестр средств измерений ОАО "РЖД"

(свидетельство о регистрации № МТ 012.2008).

Пример записи обозначения стенда при его заказе:

Стенд испытательный СИ - ИСРС ТУ 4381-003-50893629-2001
