Измерители ИПС-01

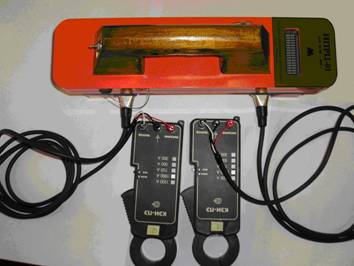

Измерители ИПС-01 предназначены для измерения переходного сопротивления рельсовых стыков и элементов подключения силовых электрических контактов (элементов подключения дроссель-трансформаторов и дросселей), асимметрии тягового тока (тока и коэффициента асимметрии).

Приборы имеют исполнения ИПС-01/1 и ИПС-01/2, отличающиеся областью применения.

Прибор в исполнении ИПС-01/1 предназначен для эксплуатации на участках железной дороги с автономной и электрической тягой постоянного тока.

Прибор в исполнении ИПС-01/2 предназначен для эксплуатации на участках железной дороги с автономной и электрической тягой переменного тока.

Прибор в исполнении ИПС-01/1 рекомендуется использовать на предприятиях-изготовителях для контроля переходных сопротивлений дроссельных перемычек.

Приборы позволяют измерять следующие переходные сопротивления:

рельсовый стык;

рельс – штепсель дроссельной перемычки;

штепсель – провод дроссельной перемычки;

рельс – провод дроссельной перемычки;

шина – вывод обмотки дросселя;

шина – провод дроссельной перемычки;

вывод обмотки дросселя – провод дроссельной перемычки;

междроссельная перемычка – отсасывающий кабель электропитания.

Приборы могут быть также использованы для измерения переходных сопротивлений других силовых контактных соединений с конструктивными и электрическими параметрами, допускающих применение приборов.

Приборы относятся к переносным изделиям с питанием от встроенного аккумулятора инвариантного к положению прибора при проведении измерений и транспортировке.

Основные параметры и характеристики

Диапазоны измерений:

переходного сопротивления

от 25 до 500 мкОм

от 0,5 до 10 мОм

тока асимметрии прибором ИПС-01/1

от 0 до 120 А

тока асимметрии прибором ИПС-01/2

от 0 до 20 А

коэффициента асимметрии прибором ИПС-01/1

от 0 до 10 %

коэффициента асимметрии прибором ИПС-01/2

от 0 до 5 %

Погрешность прибора при измерении:

переходного сопротивления Rи

±(5 мкОм + 0,025Rи)

±(0,02 мОм + 0,025Rи)

токов асимметрии

± 5 %

коэффициента асимметрии

± 0,5 %

Допустимое значение тягового тока при проведении измерений:

при тяге постоянного тока

1000 А

при тяге переменного тока

300 А

Температурный рабочий диапазон

от минус 40 до плюс 50 °С

Количество измерений переходного сопротивления между зарядами аккумулятора, не менее:

при температуре плюс 20 °С

500

при температуре минус 20 °С

200

при температуре минус 40 °С

50

Габаритные размеры, мм:

блок измерительный

355х181х91

токовые клещи

210х71х28

Масса, кг:

блок измерительный

3,5

токовые клещи

0,5

Жидкокристаллический индикатор емкостью 2х16 знакомест

Переключение режимов измерения (переходного сопротивления, тока и коэффициента асимметрии) в зависимости от схемы подключения производится автоматически.

В зависимости от режима измерения на экран индикатора выводится результат измерения и сообщение о режиме измерения. При измерении тока и коэффициента асимметрии на экран индикатора одновременно выводится сообщение, позволяющее определить рельсовую нить с меньшим значением тягового тока, а также, для удобства работы электромеханика СЦБ, выводится значение тягового тока. Прибор контролирует нештатные ситуации, возникающие при нарушении условий выполнения измерений, в том числе из-за неправильных действий электромеханика, и выдает соответствующие сообщения.

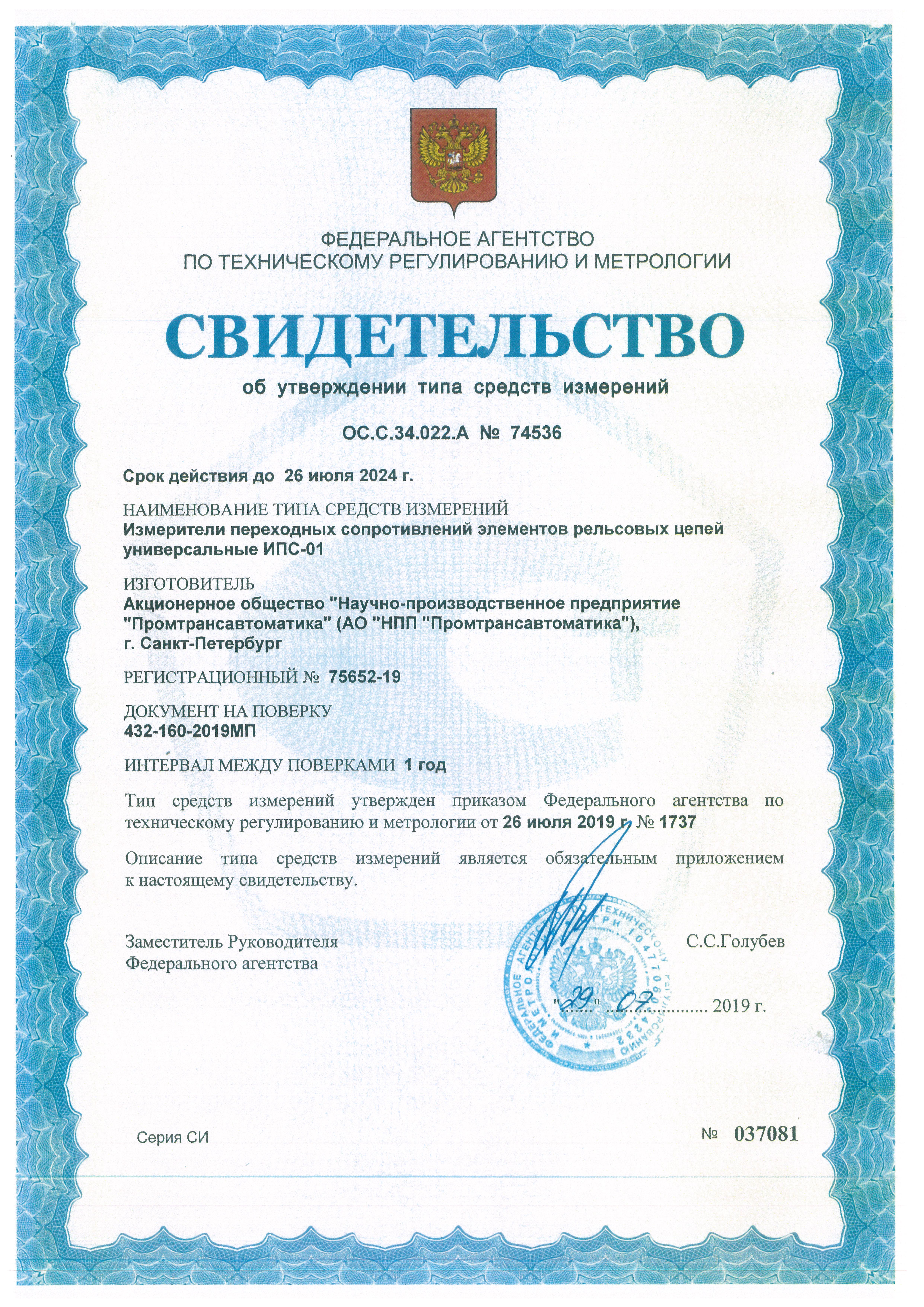

Приборы прошли всесторонние эксплуатационные и сертификационные испытания и внесены в Реестр средств измерений ОАО "РЖД" (свидетельство о регистрации № МТ 010.2008г.).

Приборы сертифицированы.

Разработан калибратор для калибровки приборов метрологическими службами железных дорог.

Пример записи обозначения прибора (например, в исполнении ИПС-01/1) при его заказе:

Измеритель универсальный переходных сопротивлений элементов рельсовых цепей ИПС-01/1 ТУ 4381-011-50893629-2006.

Документацию к прибору можно скачать здесь
