Подсистема АКИС-РЦ выполняет контроль параметров сигнальных токов рельсовых цепей, токов частотной АЛС-АРС, а также переменных составляющих тягового тока. Подсистема обеспечивает измерение, запись и отображение сигналов, принимаемых измерительными приемными катушками из рельсовой цепи, а также отложенный просмотр и обработку записанных сигналов.
Сигналы записываются в виде мгновенных значений с привязкой по координате пути и времени, информация о которых поступает от подсистемы АКИС-КВ.

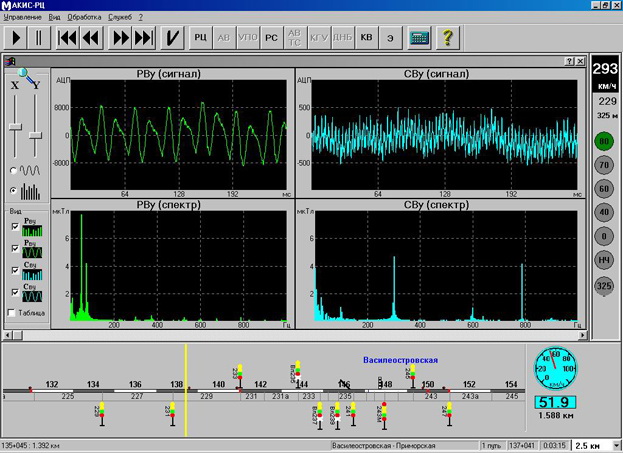

Отображение результатов измерений осуществляется:
а) в процессе измерений и при просмотре результатов измерений для экспресс-анализа – в виде:
- осциллограмм и спектров сигнального и тягового токов в рельсовой цепи,
- таблиц уровней и частот основных спектральных составляющих сигнального и тягового токов,
- результатов дешифрации сигналов АЛС-АРС (в виде локомотивного светофора);
б) при детальном анализе – в виде:
- осциллограмм и спектров сигнального и тягового токов в рельсовой цепи,
- осциллограмм и огибающих отдельных спектральных составляющих токов.
При отображении результатов измерений подсистема АКИС-КВ обеспечивает отображение положения измерительных катушек на масштабном схематическом плане участка, а также текущей координаты, скорости и времени проезда
При отображении результатов анализа отображается текущая координата измерительных катушек и время проезда. Предусмотрен вывод графических результатов анализа на печать.
Обработка записанных сигналов подсистемы АКИС-РЦ ориентирована на определение параметров сигналов рельсовых цепей 50 Гц с непрерывным питанием и бесстыковых рельсовых цепей частотной автоблокировки с частотами 425, 475, 525, 575, 725 и 775 Гц, а также сигналов частотной АЛС-АРС с частотами 75, 125, 175, 225, 275 и 325 Гц на участках с электротягой постоянного тока.
Обработка сигналов обеспечивает определение следующих параметров рельсовых цепей:
- максимальное и минимальное значение сигнального тока автоблокировки в пределах рельсовой цепи с привязкой по координате;
- координаты границ рельсовой цепи по сигнальному току для рельсовых цепей 50 Гц;
- чередование полярности на границах рельсовых цепей 50 Гц;
- частота сигнального тока, частота, коэффициент и скважность модуляции сигнального тока рельсовых цепей частотной автоблокировки;
- величина зоны дополнительного шунтирования рельсовых цепей частотной автоблокировки;
- величина асимметрии рельсовой цепи по тяговому току;
- уровни каждой из гармоник тягового тока;
- максимальное и минимальное значение сигнального тока АЛС-АРС в пределах рельсовой цепи с привязкой по координате;
- частота сигнального тока АЛС-АРС;
- длина (длительность) «мертвой» зоны кодирования на границах рельсовых цепей.
Технические характеристики подсистемы АКИС-РЦ:
- диапазон частот измеряемых сигналов – от 45 до 3000 Гц;
- диапазон токов измеряемых сигналов по каналу сигнальных токов – от 0,1 до 30 А, по каналу тяговых токов – от 1 до 300 А;
- спектральное разрешение по частоте составляющей сигнала – 0,25 Гц;
- погрешность определения уровня спектральной составляющей сигнала – не более 2,5 % при величине контролируемого тока больше 1/5 от верхнего предела измерения и не более 5 % при величине контролируемого тока больше 1/20 от верхнего предела измерения;
- погрешность определения частоты спектральной составляющей сигнала не более 0,25 Гц во всем диапазоне измеряемых токов.
