Подсистема АКИС-РС обеспечивает контроль параметров стационарных радиостанций и направляющих линий поездной радиосвязи.

Подсистема обеспечивает измерение, запись и отображение сигналов, принимаемых измерительной антенной поездной радиосвязи, а также отложенный просмотр и обработку записанных сигналов.

Сигналы записываются в виде мгновенных значений уровня несущей радиосигнала в полосе частот проверяемого канала поездной радиосвязи с привязкой по координате пути и времени, поступающей от подсистемы АКИС-КВ.

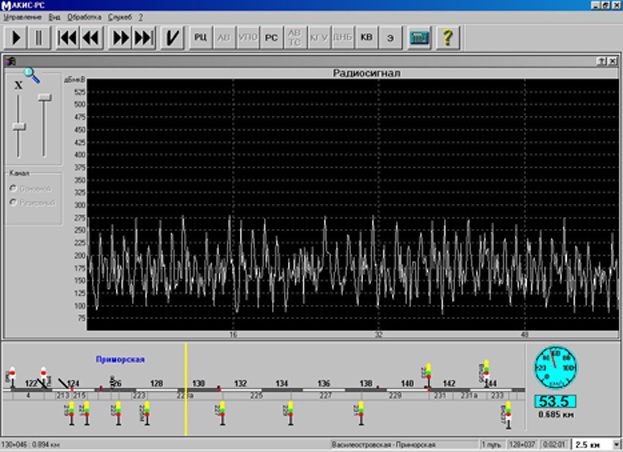

Отображение результатов измерений в процессе измерений и при просмотре результатов измерений для экспресс-анализа осуществляется в виде осциллограммы уровня несущей с логарифмической шкалой уровней.

При отображении результатов измерений подсистема АКИС-КВ обеспечивает отображение положения измерительной антенны на масштабном схематическом плане участка, а также текущей координаты, скорости и времени проезда.

Предусмотрен вывод графических результатов анализа на печать.

Обработка записанных сигналов обеспечивает определение и выдачу в виде табличного или графического документа основных параметров поездной радиосвязи.

Обработка записанных сигналов подсистемы РС ориентирована на определение уровня радиосигнала поездной радиосвязи. Обработка сигналов обеспечивает определение следующих параметров радиосвязи:

- максимальное и минимальное значение уровня сигнала поездной радиосвязи в пределах заданного участка (станции или перегона) с привязкой по координате;

- максимального уровня помех в полосе частот рабочего канала в пределах заданного участка (станции или перегона) с привязкой по координате;

- длина (длительность) «мертвой» зоны поездной радиосвязи на границах зон обслуживания стационарных радиостанций.

Технические характеристики подсистем АКИС-РС:

- диапазон частот несущей радиосигнала – от 2000 до 3000 кГц;

- шаг перестройки по частоте несущей – 4 кГц;

- полоса пропускания по уровню минус 3 дБ – не менее 3 кГц;

- избирательность по соседнему каналу при расстройке 20 кГц – не менее 80 дБ;

- диапазон уровней измеряемых сигналов на антенном входе приемника – от 0 до 110 дБмкВ;

- погрешность определения уровня несущей радиосигнала – не более 3 дБмкВ.
